Co jest Rura PE
Rura PE to rura z tworzywa sztucznego wykonana z żywicy polietylenowej, produkowana w kilku formułach, takich jak rura kompozytowa HDPE, SRTP, PERT i PERT aluminiowo-plastikowa, każda dostosowana do różnych wymagań ciśnienia, temperatury i instalacji. Ponieważ polietylen jest odporny na korozję, wytrzymuje ciśnienie i pozostaje elastyczny podczas montażu, Rura PE jest powszechnie wybierany do zaopatrzenia w wodę pitną, dystrybucji gazu, systemów nawadniających, rurociągów wydobywczych i ogólnego transportu płynów przemysłowych.
W tym przewodniku omówiono popularne typy rur PE, sposób określania rozmiaru i ciśnienia znamionowego, miejsce typowego montażu rur PE oraz odpowiedzi na pytania zadawane najczęściej przez kupujących i instalatorów.

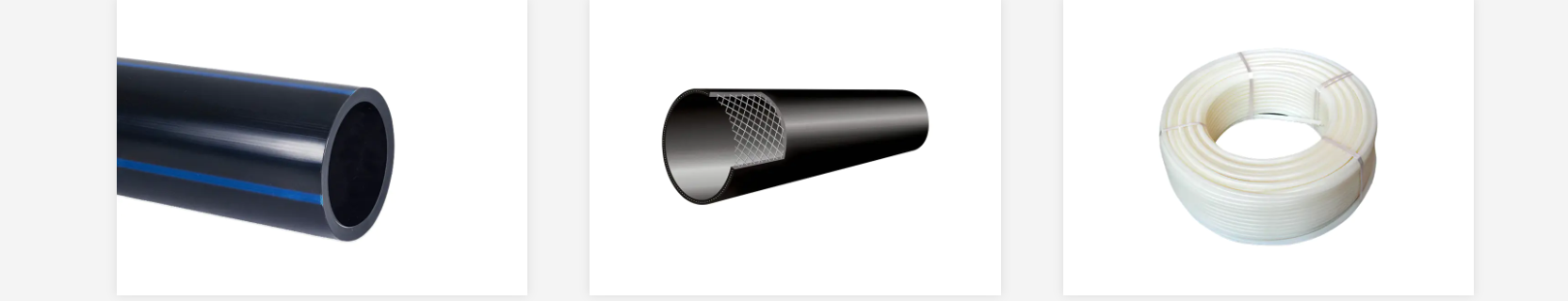

Typowe typy rur PE
Nie każda rura PE jest zbudowana w ten sam sposób. Rury HDPE i SRTP są zwykle wybierane do wymagających projektów inżynieryjnych, w tym budowlanych systemów przeciwpożarowych i rurociągów podziemnych, ponieważ dobrze wytrzymują pod wysokim ciśnieniem i są odporne na korozję. Rury kompozytowe aluminiowo-plastikowe PERT i PERT są przeznaczone głównie do zaopatrzenia w wodę w gospodarstwie domowym, systemów ogrzewania podłogowego i innych zastosowań w ciepłej wodzie, oferując elastyczność i odporność na podwyższone temperatury.
| Typ rury | Typowe zastosowanie |
|---|---|
| Rura HDPE | Rurociągi podziemne, transport wodny, projekty ogólnoinżynieryjne |
| Rura SRTP | Budowa systemów przeciwpożarowych i infrastruktury krytycznej ciśnieniowo |
| rura PERT | Instalacje zaopatrzenia w wodę użytkową i ogrzewania podłogowego |
| Rura kompozytowa aluminiowo-plastikowa PERT | Zastosowania w gorącej wodzie wymagające dodatkowej elastyczności i stabilności wymiarowej |
Typowy wybór typu rury PE w typowych projektach
Rysunki przedstawiają ogólne wzorce dystrybucji projektów i są pokazane wyłącznie w celach ilustracyjnych.
Kluczowe właściwości rur PE
Wysoka elastyczność
Rury PE wyginają się i manewrują wokół przeszkód podczas instalacji łatwiej niż rury wykonane ze sztywnych materiałów, co może uprościć prowadzenie wokół istniejących konstrukcji.
Odporność chemiczna
Rura PE jest odporna na korozję powodowaną przez szeroką gamę substancji, co uzasadnia jej zastosowanie w zastosowaniach związanych z wodą, nawadnianiem i ogólnym transportem płynów.
Odporność na uderzenia
Rura PE wytrzymuje uderzenia podczas transportu, przenoszenia i instalacji, zmniejszając ryzyko uszkodzenia przed oddaniem rury do użytku.
Długa żywotność
Rura PE została zaprojektowana tak, aby wytrzymać degradację spowodowaną czynnikami środowiskowymi, w tym ekspozycją na promieniowanie UV i wahaniami temperatury, zapewniając długą żywotność po zainstalowaniu.
Rura PE Compared With Traditional Metal Pipe
Oceny są względne i przeznaczone do ogólnego porównania; rzeczywista wydajność różni się w zależności od dokładnego gatunku materiału i warunków projektu.
Tabela rozmiarów rur PE i odniesienie do wartości ciśnienia
Rozmiar rury PE opisuje się średnicą nominalną, natomiast nośność ciśnieniową opisuje się za pomocą standardowego stosunku wymiarów, powszechnie zapisywanego jako SDR. SDR porównuje średnicę rury z grubością ścianki, zatem niższa liczba SDR oznacza grubszą ściankę w stosunku do średnicy i wyższe ciśnienie znamionowe, natomiast wyższa liczba SDR oznacza cieńszą ściankę i niższe ciśnienie znamionowe.
| Klasa SDR | Około maksymalne ciśnienie robocze |
|---|---|
| SDR 11 | Około 16 barówówów |
| SDR 13.6 | Około 12,5 bara |
| SDR 17 | Około 10 barówów |
| SDR 21 | Około 8 barówów |
| SDR 26 | Około 6 barów |
Rura PE Pressure Rating Chart by SDR Class
Tylko przybliżone wartości referencyjne; Rzeczywiste ciśnienie zależy od gatunku żywicy, temperatury i konkretnej konstrukcji rury.
Jak SDR wpływa na wartość ciśnienia
Wraz ze wzrostem SDR grubość ścianki zmniejsza się w stosunku do średnicy rury i odpowiednio spada ciśnienie znamionowe. Ta ogólna tendencja spadkowa jest użytecznym punktem odniesienia przy porównywaniu opcji rur PE w ramach projektu, ponieważ pokazuje, dlaczego do zastosowań wymagających wyższego ciśnienia często wybiera się rury o grubszych ściankach.
Ogólna tendencja między klasą SDR a ciśnieniem znamionowym
Oś Y przedstawia przybliżone maksymalne ciśnienie robocze w barach; wartości są jedynie ogólnymi wartościami referencyjnymi.
Gdzie używana jest rura PE
Rury PE znajdują zastosowanie w szerokiej gamie projektów związanych z wodą, płynami i drenażem, głównie dlatego, że materiał łączy w sobie elastyczność z odpornością na korozję w wielu różnych warunkach glebowych i chemicznych.
| Zastosowanie | Typowe zastosowanie |
|---|---|
| Rura PE for irrigation system | Dystrybucja wody na polach uprawnych za pomocą elastycznych, odpornych na korozję rur |
| Rura PE for agricultural water supply | Zaopatrywanie w wodę obiektów rolniczych i hodowli zwierząt |
| Rura PE for underground water lines | Zakopane linie dystrybucyjne wody charakteryzujące się odpornością na korozję i elastycznością |
| Rura PE for mining applications | Transport wody technologicznej, szlamu lub odpadów poflotacyjnych w kopalniach |
| Rura PE for industrial water system | Transport wody technologicznej i płynów przemysłowych w instalacjach rurowych instalacji |
| Rura PE for geothermal system | Płyn obiegowy przez rurociągi z pętlą uziemiającą w geotermalnych systemach ogrzewania i chłodzenia |
| Rura PE for drainage system | Odprowadzanie wód opadowych lub ścieków z dala od budynków i infrastruktury |
Sposób łączenia rur PE
Odcinki rur PE są zwykle łączone przy użyciu jednej z trzech metod wybranych na podstawie rozmiaru rury, wymagań ciśnieniowych i warunków w miejscu montażu.
- Łączenie doczołowe, podczas którego końce rur są podgrzewane i ściskane razem w celu utworzenia ciągłego połączenia, powszechnie stosowane w przypadku rur o większej średnicy.
- Elektrooporność, w przypadku której złączka z wbudowanym elementem grzejnym wtapia się w powierzchnię rury, często stosowana w mniejszych przestrzeniach lub o mniejszych średnicach.
- Złączki mechaniczne, które łączą odcinki rur bez stapiania cieplnego i są często używane do napraw lub połączeń z zaworami i innymi stałymi elementami.
Jak wybrać właściwy rozmiar rury PE
- Potwierdź wymagane natężenie przepływu i prędkość dla danego zastosowania, aby pomóc w określeniu potrzebnej średnicy wewnętrznej.
- Sprawdź ciśnienie robocze systemu i porównaj je z klasą SDR i wartością znamionową ciśnienia.
- Należy wziąć pod uwagę środowisko instalacji, w tym to, czy rura będzie zakopana, odsłonięta czy używana w systemie ciepłej wody.
- Sprawdź zgodność chemiczną pomiędzy transportowaną cieczą a materiałem rury.
- Potwierdź preferowaną metodę połączenia, ponieważ zgrzewanie doczołowe, zgrzewanie elektrooporowe i złączki mechaniczne pasują do różnych warunków w miejscu montażu.
O Jiangyin Huadzie
Jiangyin Huada produkuje szeroką gamę produktów z rur PE, w tym rury kompozytowe aluminiowo-plastikowe HDPE, SRTP, PERT i PERT, a także kolorowe przedmieszki stosowane w przemyśle tworzyw sztucznych. Rury HDPE i SRTP są powszechnie stosowane w wymagających projektach inżynieryjnych, takich jak budowlane systemy przeciwpożarowe i rurociągi podziemne, natomiast rury kompozytowe aluminiowo-plastikowe PERT i PERT są przeznaczone do zaopatrzenia w wodę domową, systemów ogrzewania podłogowego i innych zastosowań w ciepłej wodzie.
Jako producent rur PE OEM i fabryka rur PE, firma oferuje rury w różnych rozmiarach i ciśnieniach, które można dostosować do wymagań projektu, wspierając zastosowania w transporcie wody, nawadnianiu i dystrybucji gazu.
Często zadawane pytania
P1: Do czego służy rura PE
Rura PE is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
P2: Jaka jest różnica między rurą PE i HDPE
Rura HDPE to specyficzny typ rur o dużej gęstości w szerszej rodzinie rur PE, zwykle wybierany do zastosowań wymagających wyższych ciśnień i bardziej wymagających zastosowań inżynieryjnych w porównaniu z innymi formułami PE.
P3: Jak długo wytrzymuje rura PE
Żywotność zależy od ciśnienia roboczego, temperatury, jakości instalacji i narażenia na środowisko, przy prawidłowo zainstalowanej rurze PE zazwyczaj zapewnia długą żywotność w normalnych warunkach.
P4: Czy rura PE jest bezpieczna dla wody pitnej?
Rura PE manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
P5: Z jakich materiałów wykonane są rury PE
Rura PE is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
P6: Jak wybrać właściwy rozmiar rury PE
Rozmiar rury jest zazwyczaj wybierany na podstawie wymaganego natężenia przepływu, ciśnienia roboczego, środowiska instalacji i klasy SDR, która odpowiada ciśnieniu wymaganemu dla projektu.
P7: Jakie ciśnienie może wytrzymać rura PE
Wydajność ciśnieniowa zależy od klasy SDR i średnicy rury, przy czym typowe wartości ciśnienia rur PE wahają się od około 6 barów do 16 barów, w zależności od grubości ścianki.
P8: Co to jest SDR w rurze PE
SDR, czyli standardowy współczynnik wymiarów, porównuje średnicę rury z grubością ścianki, przy czym niższa liczba SDR oznacza grubszą ściankę i wyższe ciśnienie znamionowe.
Pytanie 9: Czy rury PE można stosować pod ziemią?
Rura PE is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
P10: W jaki sposób połączone są rury PE
Rura PE sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
