As a company specializing in Okucia PCV , we receive a lot of questions about fittings. These questions often have to do with pipe fitting sizes and dimensions, which makes sense because those topics can be confusing. Inne pytania dotyczą samych złączek i ich przeznaczenia. Kompatybilność i ogólna wiedza na temat montażu rur mogą wydawać się bardzo istotne dla nowicjusza w świecie PVC. Jeśli chcesz poszerzyć swoją wiedzę na temat PCV, możesz wykorzystać ten wpis na blogu jako przewodnik po nauce montażu rur. W tym przewodniku opisano wszystkie główne typy złączek PCV, a także opisano, jak i dlaczego z nich korzystać. To długi post, więc skorzystaj z poniższej listy treści, aby przejść do potrzebnej sekcji.
- What Okucie PCVs are and where they are used
- Fitting types and an identification chart
- Wymiary rur i kształtek PCV
- Gwintowane connectors versus slip on fittings
- Elbow fittings and common plumbing bends
- Złącza, reducers and pipe connectors
- Pressure rated and flanged fittings
- Black PVC pipe and specialty materials
- Okucia PCV compared with HDPE fittings
- Installing a PVC plumbing system
- Drainage fitting names and glossary
- PE and PVC fitting solutions
- Często zadawane pytania
What Montaż PCVs Are and Where They Are Used
Złączka z PVC to formowany element z tworzywa sztucznego, który łączy, przekierowuje, rozgałęzia, zmniejsza lub uszczelnia sekcje rur PVC w systemie rurowym. Rury PCV i elementy złączy PCV tworzą razem większość domowych linii wodociągowych, sieci nawadniających, systemów odprowadzania ścieków i wielu linii technologicznych w przemyśle lekkim. Powód, dla którego rury PCV są tak powszechne, sprowadza się do krótkiej listy praktycznych właściwości: są odporne na korozję i osadzanie się kamienia, są lekkie w porównaniu z rurami metalowymi, zachowują spójność wymiarową w poszczególnych partiach oraz można je łatwo ciąć, łączyć i naprawiać bez specjalistycznego ciężkiego sprzętu.
Rury i kształtki do wody z PVC są produkowane zgodnie z uznanymi normami wymiarowymi, tak aby rura z jednej serii produkcyjnej pasowała do kształtki z innej, pod warunkiem, że obie mają ten sam rozmiar nominalny i klasę harmonogramu. Ta standaryzacja sprawia, że: podręcznik do nauki montażu rur taki jak ten jest przydatny, ponieważ kiedy już zrozumiesz konwencje nazewnictwa i logikę wymiarowania, ta sama logika ma zastosowanie do kolanek, trójników, złączy, reduktorów, adapterów, zaślepek i złączy.
W tym przewodniku omówiono główne kategorie złączek z PVC, sposób pomiaru wymiarów rur i kształtek z PVC, różnicę między połączeniami gwintowanymi i ślizgowymi oraz porównanie PVC z rurami HDPE i systemami złączek HDPE w projektach, w których można wziąć pod uwagę którykolwiek materiał. W całym dokumencie znajdują się wykresy i tabele referencyjne, które ułatwiają skanowanie informacji o rozmiarach.
Powszechne PVC Fitting Types and an Identification Chart
Różne łączniki rur PCV są ukształtowane do różnych zadań w obrębie rurociągu. Niektóre zmieniają kierunek przepływu, inne dzielą pojedynczą linię na dwie lub więcej gałęzi, a jeszcze inne po prostu łączą, zmniejszają lub zamykają koniec rury. Poniższa lista obejmuje typy okuć, które pojawiają się najczęściej, gdy ludzie szukają typów okuć PCV lub próbują dopasować kształt, który trzymają, do nazwy.
Łokcie
Kolano zmienia kierunek przebiegu rury, najczęściej o 90 stopni lub 45 stopni. Kolana są jednymi z najczęściej zamawianych kolanek hydraulicznych, które wykonawcy PCV mają pod ręką, ponieważ prawie każdy przebieg wymaga co najmniej jednej zmiany kierunku.
Koszulki
Trójnik dzieli jedną linię na gałąź, tworząc kształt litery T. Trójniki stosuje się wszędzie tam, gdzie pojedyncza linia zasilająca lub spustowa musi działać w dwóch kierunkach, na przykład tam, gdzie odgałęzienie armatury opuszcza linię główną.
sprzęgłos
Złącze to krótki, prosty łącznik rurowy używany do łączenia dwóch odcinków rury w prostym odcinku, przedłużania linii lub naprawy uszkodzonego odcinka.
Reduktory i tuleje redukcyjne
Reduktor, czasami instalowany jako tuleja redukcyjna, obniża linię od większego rozmiaru nominalnego do mniejszego lub podnosi ją w odwrotnym kierunku.
Adaptery
Adaptery transition between connection styles, most often between a slip (solvent weld) socket on one side and a threaded connection on the other, which is how a plastic pipe connector often meets a metal valve, pump or fixture.
Krzyże
Krzyż ma cztery otwory ułożone w kształcie plusa i jest używany rzadziej niż trójnik, zazwyczaj tam, gdzie dwie odgałęzienia muszą opuścić główny bieg w tym samym punkcie.
Nakładki i zatyczki
Nasadka zakładana jest na zewnętrzną część końca rury, aby ją uszczelnić, natomiast korek jest gwintowany lub pasuje do wnętrza otworu złączki. Obydwa służą do zamykania nieużywanych linii, zarówno tymczasowo w trakcie budowy, jak i na stałe.
Unions
Złącze umożliwia odłączenie i ponowne podłączenie odcinka rury bez przecinania, co jest przydatne wszędzie tam, gdzie w przyszłości spodziewany jest dostęp do serwisu lub wymiany.
| Typ dopasowania | Typowa funkcja | Powszechne Connection Style |
|---|---|---|
| 90 and 45 degree Elbow | Zmień kierunek przepływu | Wsuwane lub gwintowane |
| Koszulka | Rozgałęzij linię w dwóch kierunkach | Wsuwane lub gwintowane |
| Coupling | Połączyć dwie długości rur w prostym odcinku | Slip |
| Reducer / Tuleja | Przesuń linię w górę lub w dół | Wsuwane lub gwintowane |
| Adapter | Przejście pomiędzy poślizgiem i nitką | Mieszane |
| Czapka | Uszczelnij zewnętrzną część końca rury | Wsuwane lub gwintowane |
| Union | Zezwól na rozłączenie i ponowne podłączenie w celu wykonania usługi | Gwintowane |

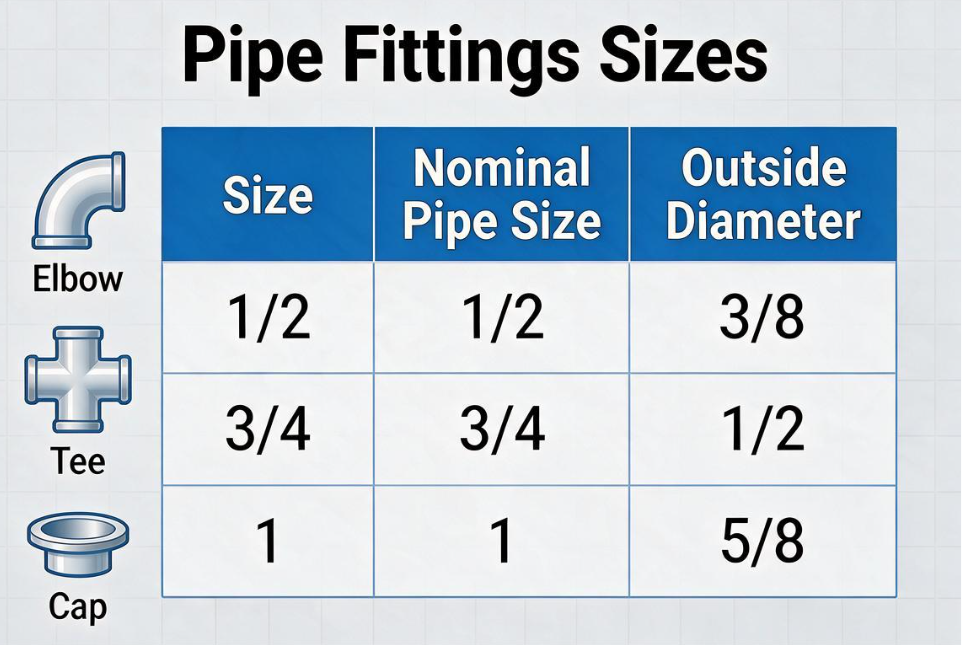

Wymiary rur i kształtek z PVC: Tabela 40 – odniesienie do wymiarów
Właściwe dobranie wymiarów łączników rurowych z PVC z harmonogramu 40 ma większe znaczenie niż prawie jakakolwiek inna część projektu rurociągu, ponieważ łączniki są dobierane do określonej średnicy zewnętrznej, a nie do okrągłej liczby wydrukowanej na pudełku. Rozmiar nominalny to etykieta, natomiast średnica zewnętrzna to wymiar, do jakiego faktycznie jest uformowane gniazdo złączki. Najczęstszym powodem, dla którego złączka nie będzie się ślizgać na rurze, jest pomylenie tych dwóch elementów.
Teleskopowe rozmiary rur PCV, czyli rury zaprojektowane tak, aby można było przechodzić od jednego rozmiaru nominalnego do drugiego poprzez złączki redukcyjne, podlegają tej samej logice średnicy zewnętrznej, więc po potwierdzeniu jednego rozmiaru można zaplanować resztę odcinka teleskopowego, korzystając z poniższej tabeli referencyjnej.
| Rozmiar nominalny | Outside Diameter (in) | Średnia grubość ścianki (cale) |
|---|---|---|
| 1/2 cala | 0.840 | 0.109 |
| 3/4 cala | 1.050 | 0.113 |
| 1 cal | 1.315 | 0.133 |
| 1-1/2 cala | 1.900 | 0.145 |
| 2 cale | 2.375 | 0.154 |
| 3 inch | 3.500 | 0.216 |
| 4 calech | 4.500 | 0.237 |
Średnica zewnętrzna w calach według nominalnego rozmiaru rury, harmonogram 40 PVC
Średnia grubość ścianki w calach wraz ze wzrostem nominalnego rozmiaru rury, harmonogram 40 PVC
Gwintowane złącza PCV a złączki wsuwane
Wśród powszechnych typów połączeń rur wodociągowych stosowanych w instalacjach hydraulicznych z PCV, zdecydowaną większość instalacji obejmują dwie metody: złączki wsuwane do spawania rozpuszczalnikowego i złączki gwintowane. Wybór między nimi zależy od tego, czy połączenie ma być trwałe, czy usuwalne.
Złączki wsuwane (spawane rozpuszczalnikiem).
Łączniki nakładane z PCV są łączone za pomocą cementu rozpuszczalnikowego, który po utwardzeniu chemicznie łączy powierzchnię rury i kształtki w jeden element. Metoda ta zapewnia trwałe, ogólnie odporne na przecieki połączenie i jest standardową metodą w przypadku większości rurociągów zakopanych, ukrytych lub stałych.
Threaded PVC Fittings
Gwintowane połączenie rurowe z PCV wykorzystuje formowane gwinty w połączeniu z uszczelniaczem do gwintów lub taśmą. Gwintowane złącza PCV są zwykle używane tam, gdzie linia musi być podłączona do zaworu, pompy, licznika lub innego elementu, który musi być zdejmowany w celu konserwacji. Złączy gwintowanych rur PCV nie należy nadmiernie dokręcać, ponieważ gwinty PCV są bardziej kruche niż gwinty metalowe, a nadmierny moment obrotowy może spowodować pęknięcie złączki.
| Czynnik | Slip On / Solvent Weld | Gwintowane |
|---|---|---|
| Zdejmowany | Nie, na stałe po wyleczeniu | Tak, można zdemontować |
| Typowe zastosowanie | Biegi zakopane lub stałe | Zawory, pompy, armatura |
| Metoda montażu | Cement gruntujący i rozpuszczalnikowy | Taśma lub pasta uszczelniająca |
Złączki kolankowe z PCV i typowe łuki hydrauliczne: przegląd techniczny
Łącznik kolankowy z PCV jest jednym z najczęściej używanych elementów w każdym przebiegu, a zrozumienie typowych typów kolan i złączek hydraulicznych pomaga w planowaniu układu lub czytaniu listy części. Standard pvc bends come in a small set of common angles, each suited to a different layout need.
- Kolano 90 stopni, używane do pełnej zmiany kierunku, np. zmiany linii prowadzącej ze ściany na bieg podłogowy
- Kolano 45 stopni, stosowane tam, gdzie łagodniejsza zmiana kierunku zmniejsza turbulencje przepływu
- Kolano 22,5 stopnia, używane do długich, stopniowych przemiatań, często w ciągach drenażowych
- Kolano uliczne, które ma jeden koniec ślizgowy i jeden bosy, co pozwala na bezpośrednie podłączenie go do innej kształtki bez krótkiego króćca rurowego
Uproszczony widok konstrukcyjny rury wchodzącej do kielicha przy złączu kolankowym
sprzęgłos, Reducers and Pipe Connectors for Joining PVC Pipe
A pvc coupling is the simplest pipe connector fitting available, joining two pipe ends in a straight line without a change in size or direction. W przypadku projektów, które wymagają jedynie połączenia odcinków PVC z PVC bez zmiany materiału rury, zwykle najbardziej bezpośrednią opcją jest zwykłe złącze proste. Złącze naprawcze, które nie ma wewnętrznego występu ograniczającego, jest zaprojektowane tak, aby całkowicie wsunąć się na jeden koniec rury przed wycentrowaniem nad przeciętą lub uszkodzoną sekcją, co jest przydatne, gdy nie ma miejsca na wsunięcie rury na miejsce.
When two different pipe sizes need to meet, a reducer or reducer bushing steps the line down or up. Plastikowe złącze rurowe używane jako adapter może również zostać przełączone z mocowania na gwint lub z PVC na inny zgodny styl złączki w jednym punkcie przejścia. Ponieważ grubość ścianki rośnie wraz z klasą ciśnienia i wielkością nominalną, warto sprawdzić oba wymiary przed zamówieniem plastikowej złączki rurowej do przewodu ciśnieniowego.
Approximate wall thickness in inches, Schedule 40 versus Schedule 80, for reference only
Pressure Rated PVC Fittings and Flanged Connections
Ciśnieniowe łączniki rurowe z PCV są oceniane w połączeniu z rurą, na której są instalowane, ponieważ ciśnienie, jakie może wytrzymać system, zależy od grubości ścianki, temperatury i konkretnego zastosowanego harmonogramu lub klasy ciśnienia. Harmonogram 40 i Harmonogram 80 to dwie najpopularniejsze klasy ciśnienia dla systemów z gwintem i spoiną rozpuszczalnikową, przy czym Harmonogram 80 oferuje grubsze ścianki przy tym samym nominalnym rozmiarze do zastosowań z wyższym ciśnieniem lub większymi naprężeniami mechanicznymi.
W łącznikach rurowych z kołnierzem PCV zastosowano połączenie śrubowe z uszczelką zamiast cementu rozpuszczalnikowego lub gwintów, co czyni je praktycznym wyborem wszędzie tam, gdzie linia wymaga połączenia z pompą, zaworem, zbiornikiem lub innym elementem wyposażenia, który może wymagać demontażu w celu serwisu. Flanged joints also make sense at large diameters where solvent welding becomes impractical to execute reliably in the field.
Czarna rura PCV i inne specjalistyczne materiały PCV
Czarna rura PCV jest zwykle zawierana z dodatkiem sadzy w celu zwiększenia odporności na działanie promieni ultrafioletowych, co czyni ją częstym wyborem w przypadku rurociągów naziemnych, przewodów elektrycznych i instalacji zewnętrznych, które pozostają wystawione na bezpośrednie działanie promieni słonecznych przez dłuższy czas. Standardową białą lub szarą rurę PCV można również zabezpieczyć farbą lub zewnętrzną folią, jeśli musi ona przebiegać na zewnątrz, ale często wybiera się czarny PVC, aby ograniczyć ten dodatkowy krok.
Złączki PCV w porównaniu z złączkami HDPE
PVC pipe and HDPE pipe are both common plastic piping materials, but they are joined differently and suit somewhat different project profiles. PVC fitting connections rely on solvent welding or threading, both of which can be completed with hand tools and a short cure or sealing step. Połączenia złączek HDPE zazwyczaj opierają się na stapianiu cieplnym, doczołowym lub elektrooporowym, które wiąże sam materiał, a nie sklejanie go lub skręcanie ze sobą, i zazwyczaj wymaga specjalnego sprzętu do stapiania.
Ponieważ rura HDPE jest bardziej elastyczna niż rura z PVC, toleruje ruchy podłoża i często można ją poprowadzić wokół mniejszych przeszkód przy użyciu mniejszej liczby złączek. Z kolei systemy rur i złączek z PVC są sztywne, co zapewnia proste i przewidywalne przebiegi oraz może uprościć układ w instalacjach strukturalnych, naziemnych lub wewnętrznych.
Ogólne porównanie względne do celów referencyjnych; Rzeczywista wydajność zależy od receptury, temperatury i warunków instalacji
Żaden materiał nie jest uniwersalnym zamiennikiem drugiego. Systemy złączek z PCW nadają się zwykle do wewnętrznych instalacji wodno-kanalizacyjnych, nawadniania i wielu zastosowań odwadniających, podczas gdy systemy rur HDPE i złączek HDPE są często wybierane do podziemnych sieci wodociągowych, dystrybucji gazu i projektów, w których zaletą jest elastyczność i stopione, wolne od złączy przebiegi.
Instalowanie systemu hydraulicznego z PCV: rozważania krok po kroku
Nie jest to kompletny opis instalacji hydraulicznej z PCV, ponieważ warunki panujące w miejscu instalacji i lokalne przepisy dotyczące instalacji hydraulicznych zawsze mają pierwszeństwo, ale ogólna sekwencja poniżej opisuje, w jaki sposób instalacja wodno-kanalizacyjna z PCV jest zwykle montowana, gdy rury i złączki są pod ręką.
- Zmierz przebieg i zaznacz rurę, biorąc pod uwagę głębokość, na jaką rura będzie włożona w każde kielichowe złącze
- Przytnij kwadratową rurę za pomocą obcinaka do rur lub piły o drobnych zębach
- Usuń zadziory z odciętego końca i lekko sfazuj krawędź, aby równomiernie osadziła się w gnieździe
- Dopasuj układ na sucho przed nałożeniem cementu, sprawdzając kąty i orientację dopasowania
- W razie potrzeby nałożyć podkład, a następnie cement rozpuszczalnikowy na koniec rury i kielich złączki
- Włóż rurę z lekkim skrętem i przytrzymaj ją w miejscu przez czas zalecany przez producenta
- Przed zwiększeniem ciśnienia lub przetestowaniem linii należy poczekać na pełny czas utwardzania podany przez producenta cementu
- Próba ciśnieniowa lub próba przepływu ukończonej instalacji hydraulicznej z PCV przed jej przykryciem lub zamknięciem
Zachowanie tej kolejności ma znaczenie, ponieważ pominięcie etapu montażu na sucho jest jednym z najczęstszych powodów, dla których instalator otrzymuje łącznik zacementowany pod niewłaściwym kątem.
Nazwy złączy rur drenażowych i ogólny słownik łączników rurowych
Nazwy złączek rur drenażowych mogą nieznacznie różnić się od nazw złączek ciśnieniowych, ponieważ kształtki złączek odpowietrzających są ukształtowane tak, aby zapewnić płynny przepływ ścieków, a nie utrzymywać ciśnienie. Poniższa lista obejmuje terminy, które często pojawiają się podczas czytania listy części drenażowych lub porównywania różnych typów łączników rurowych.
| Termin | Opis |
|---|---|
| Koszulka sanitarna | Trójnik z delikatnie zakrzywionym odgałęzieniem, stosowany w przewodach kanalizacyjnych w celu zmniejszenia turbulencji i ryzyka zatoru |
| Dopasowanie Wye | Łącznik odgałęźny w kształcie litery Y, który łączy linię pod kątem, a nie prosto |
| Montaż czyszczący | Armatura z wyjmowaną zatyczką umożliwiającą dostęp w celu udrożnienia zatkanego przewodu odpływowego |
| Złącze wentylacyjne | Łączy przewód spustowy z kominem odpowietrzającym, aby pomóc wyrównać ciśnienie powietrza w systemie |
| Adapter pułapki | Łączy syfon z instalacją odpływową znajdującą się pod nim |
| Bushing | Złączka redukcyjna zmniejszająca rozmiar otworu wewnątrz innej złączki |
Rozwiązania montażowe z PE i PCV firmy Jiangyin Huada
Pokoloruj swój świat doskonałością i innowacjami. Jiangyin Huada jest zaufanym źródłem najwyższej jakości koncentratów kolorowych oraz wysokiej jakości rur i złączek z tworzyw sztucznych. Nasze zaangażowanie w branżę rur i rurociągów, skupienie się na różnorodności produktów, znaczenie, jakie przywiązujemy do jakości produktów oraz nasze zaangażowanie w praktyki środowiskowe i zrównoważony rozwój pomogły naszej marce z czasem zyskać uznanie. Nasze produkty zdobyły zaufanie klientów przy wielu projektach, a nasza marka utożsamiła się z niezawodnością.
Jako profesjonalny producent rur PE OEM i fabryka rur PE, historia naszej marki to ciągły postęp i innowacje. Naszym celem jest ciągłe tworzenie wartości dla klientów i przyczynianie się do rozwoju branży rurociągów, kierując się nieustannym wysiłkiem i konsekwentnymi zasadami.
Armatura PCV: często zadawane pytania
Pytanie 1. Do czego służą kształtki PCV
Okucia PCV are used to connect, redirect, extend or terminate PVC pipes in various piping systems. They are commonly used for water supply, drainage, irrigation, plumbing and industrial applications.
Pytanie 2. Jakie rodzaje złączek PCV są dostępne
Powszechne PVC fittings include elbows, tees, couplings, reducers, adapters, crosses, caps and unions. Different connection types, sizes and pressure ratings are available to meet specific piping requirements.
Pytanie 3. Jakie rozmiary kształtek PCV są oferowane
Okucia PCV are available in a wide range of sizes to match different pipe dimensions. Standard sizes are commonly available, while custom sizes or specifications may also be produced according to project requirements.
Pytanie 4. W jaki sposób złącza PCV są łączone z rurami PCV
Większość złączek PCV łączy się za pomocą cementu rozpuszczalnikowego, który tworzy mocne, odporne na przecieki połączenie. Niektóre złączki są również dostępne z połączeniami gwintowanymi, ściskanymi lub innymi metodami łączenia, w zależności od zastosowania.
Pytanie 5. Jakie są zalety kształtek PCV
Okucia PCV are lightweight, corrosion resistant, straightforward to install and generally require low maintenance. They also offer good chemical resistance, making them suitable for many water, drainage, irrigation and industrial piping systems.
Pytanie 6. Jak wybrać odpowiednią armaturę PCV
Należy wybrać właściwą złączkę PCV w oparciu o rozmiar rury, typ połączenia, ciśnienie znamionowe, temperaturę, płyn lub medium oraz środowisko zastosowania. Dzielenie się specyfikacjami rur i wymaganiami dotyczącymi aplikacji ułatwia identyfikację odpowiedniego typu złączki.
